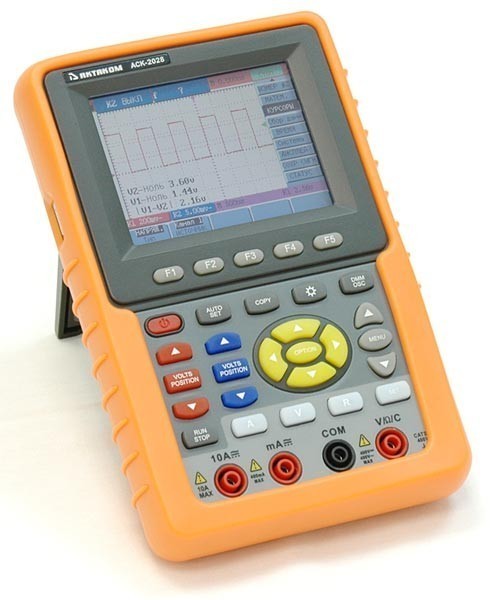

Особенности осциллографа - мультиметра АСК-2028
- 20 автоматических измерений: Vpp,Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Preshoot, Risetime, Falltime, +Width, -Width, +Duty, -Duty, Delay A→B
、Delay A→B
- Курсорные измерения;
- Режим мультиметра;
- Интерполяция sin(x)/x;
- Хранение осциллограмм: 4 осциллограммы;
- Цветной ЖКИ дисплей;
- USB интерфейс для связи с ПК, программное обеспечение;
- Автономная работа от встроенного аккумулятора.
Программное обеспечение
Для передачи данных в персональный компьютер используется программное обеспечение Актаком DSO-Soft.
Программное обеспечение Актаком DSO-Soft позволяет сохранять полученные данные в двух форматах: графическом Bitmap *.bmp или векторном формате *.bin.
Актаком DSO-Soft позволяет также получать данные:
- в обычном режиме (формат Y-T). В режиме "Y-T" по оси Y отображается амплитуда сигнала, а ось Х является временной
- режиме X-Y (фигуры Лиссажу). Режим XY отображает зависимость значения CH2 по оси Y от значения CH1 по оси X в виде таблицы данных.
- в табличной форме и сохранение данных, как текстовый файл с расширением *.txt или файл с расширением *.xls. В ниспадающем меню можно изменить коэффициент горизонтальной развертки от 5 нс до 100 с, а коэффициент вертикального отклонения - от 20 мВ до 50 В.
Кроме того, Актаком DSO-Soft позволяет проводить курсорные измерения для анализа сигналов.
Технические характеристики осциллографа - мультиметра АСК-2028:
| Параметр |
Значение |
| В режиме осциллографа |
| Количество каналов |
2 |
| Полоса пропускания, МГц |
20 |
| Максимальная частота дискретизации, Мвыб/сек |
100 |
| Время нарастания, нс |
17,5 |
| Вертикальная чувствительность |
5 мВ/дел ... 5 В/дел |
| Вертикальное разрешение, бит |
8 |
| Погрешность |
± 3% |
| Входной импеданс |
1 МОм ± 2% |
| Максимальное входное напряжение, Впик |
400 |
| Входы |
АС, DC, GND |
| Математические функции |
суммирование, вычитание, умножение, деление, инверсия |
| Режим X-Y |
| Коэффициент развертки |
5 нс/дел ... 5 с/дел |
| Память |
6 К на канал |
| Режимы синхронизации |
фронт, видео, поочередный |
| Регулируемый гистерезис уровня запуска |
0,2...1 дел |
| Пиковый детектор |
| Функция усреднения |
4...128 |
| Функция анализа спектра на основе БПФ (4 окна) |
прямоугольник, Blackman, Hanning, Hamming |
| В режиме мультиметра |
| Постоянное напряжение |
400 мВ ... 400 В
±(1% + 1 е.м.р.) не нормируется |
| Переменное напряжение (40 Гц…400 Гц) |
4 В ... 400 В
±(1% + 3 е.м.р.) не нормируется |
| Постоянный ток |
40 мА ... 20 А
±(1% + 3 е.м.р.) не нормируется |
| Переменный ток |
40 мА ... 20 А
±(1,5% + 3 е.м.р.) на диапазоне до 10 мкА |
| Сопротивление |
400 Ом ... 40 МОм
±(1% + 1 е.м.р.) |
| Емкость |
51 нФ ... 510 мкФ
±(3% + 3 е.м.р.) |
| Режим тестирования диодов |
| Режим прозвонки цепи |
| Общие технические характеристики |
| Дисплей |
3,8 дюйма цветной ЖКИ, разрешение 320x240 точек |
| Питание |
8,5 В DC, 1,5 A (аккумулятор) / 100-240 В, 50/60 Гц (сетевой адаптер) |
| Потребляемая мощность |
не более 6 Вт |
| Время работы от аккумулятора |
до 4 часов |
| Габаритные размеры |
180x115x40 мм |
| Масса |
0,645 кг |
Комплект поставки АСК-2028
| Наименование |
Количество |
| Осциллограф - мультиметр АСК-2028 |
1 |
| Сетевой адаптер |
1 |
| Осциллографические щупы |
2 |
| Измерительные щупы к мультиметру |
2 |
| Модуль расширения для измерения малых емкостей |
1 |
| USB-переходник для подсоединения USB-устройства |
1 |
| USB кабель для подключения к ПК |
1 |
| Устройство для калибровки осциллографических пробников |
1 |
| Руководство по эксплуатации |
1 |
Программное обеспечение (полностью на русском языке)
Aktakom DSO-Reader Light Программное обеспечение для портативных осциллографов
Aktakom DSO-Soft Программное обеспечение для портативных осциллографов
AULFConverter Конвертер файлов формата AKTAKOM USB Lab |
1
1
1 |
